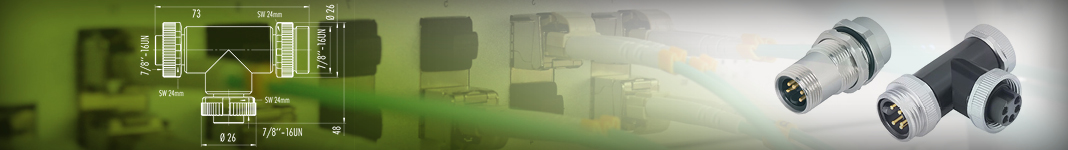

Binder Winkelstecker Serie 870 mit UL Zulassungen
Binder Kabelstecker Serie 870 mit UL Zulassungen
Binder Winkeldose Serie 870 mit UL Zulassungen
Binder Kabeldose Serie 870 UL
Verbindungen schaffen mit ESTO
Stecker für Spannungsversorgung, Datenübertragung
oder fertig konfektionierter Kabelbaum,
wir finden eine individuelle Lösung
Hochflexibles PUR-Kabel für Schleppkettenanwendungen
Kabelspezifikationen für dynamische Anwendungen
Das PUR-Kabel der binder 7/8 Serie ist speziell für anspruchsvolle dynamische Anwendungen entwickelt:
- TPM-Isolation der Litzen für hohe Flexibilität
- Litzenaufbau 82 x 0,15 mm für optimale Biegeeigenschaften
- Biegeradius: 7,5 x Kabeldurchmesser bei beweglichen Anwendungen
- 5 Millionen Biegezyklen bei: 10 x Durchmesser
- Verfahrgeschwindigkeit bis 200 m/min bei 5 m horizontalem Weg
Die Kabelspezifikationen sind optimal auf Schleppkettenanwendungen mit 7/8 Zoll Stecker abgestimmt:
| Parameter | Wert | Einheit | Anwendung |
|---|---|---|---|
| Temperaturbereich (beweglich) | -20 bis +80 | °C | Dynamische Anwendungen |
| Temperaturbereich (fest) | -50 bis +80 | °C | Statische Installation |
| Biegezyklen | 5 Mio. | Zyklen | Bei 10 x D |
| Zulässige Beschleunigung | 5 | m/s² | Horizontale/vertikale Bewegung |
| Max. Verfahrweg | 20 | m | Horizontale Bewegung |
7/8 Zoll Stecker 4-polig und andere Varianten
Die 7/8 Zoll Stecker 4-polig der Serie 870 zeichnen sich durch ihre robuste Konstruktion und hochflexible Kabel aus:
- 7/8 Zoll Stecker 4-polig mit am Kabel angespritzte Ausführungen für dauerhaft dichte Verbindungen
- Schraubverriegelung 7/8 Zoll für sichere mechanische Verbindung
- Crimpanschluss im Stecker für zuverlässige elektrische Kontaktierung
- PUR-Kabel mit hoher Flexibilität und Chemikalienbeständigkeit
- Standard-Kabellängen 2 m, 5 m und 10 m, Sonderlängen auf Anfrage
Die 7/8 Zoll Stecker verwenden hochwertiges PUR-Material sowohl für das Gehäuse als auch für den Kabelmantel, was optimale Beständigkeit gegen Öle, Chemikalien und mechanische Belastungen gewährleistet.
7/8 Zoll Stecker 5-polig und Winkelausführungen
Neben den poligen Steckern bietet die Serie auch 5-polige Stecker (4+PE) Konfigurationen:
- 7/8 Zoll Stecker 5-polig für komplexe Antriebsanwendungen mit Schutzleiter
- Winkelstecker umspritzt für platzkritische Installationen
- 4 Positionen einstellbar bei Winkelausführungen für optimale Kabelführung
- Identische elektrische Eigenschaften wie gerade 7/8 Zoll Stecker
- Standard-Kabellängen 2 m & 5 m für flexible Anwendungen
| Ausführung | Verfügbare Polzahlen | Standard-Kabellängen | Besonderheiten |
|---|---|---|---|
| 7/8 Zoll Stecker gerade | 2+PE, 4, 4+PE | 2 m, 5 m, 10 m | Gerade Kabelführung |
| 7/8 Winkelstecker | 2+PE, 4, 4+PE | 2 m, 5 m | 90° Kabelabgang |
Materialeigenschaften und Konstruktion
Kontaktmaterialien und Oberflächenbehandlung
Die 7/8 Zoll Stecker verwenden hochwertige Materialien für langlebige und zuverlässige Verbindungen:
| Komponente | Material | Oberflächenbehandlung | Eigenschaften |
|---|---|---|---|
| Kontakt | CuZn (Messing) | Au (Gold) | Hohe Leitfähigkeit, Korrosionsschutz |
| Kontaktkörper | PUR | - | Chemikalienbeständigkeit, Flexibilität |
| Gehäuse | PUR | - | Mechanische Festigkeit, IP68 |
| Verriegelung | Zinkdruckguss | Vernickelt | Korrosionsbeständigkeit |
| Kabelmantel | PUR | - | Öl- & UV-beständig |
Schutzart IP68 und Dichtungskonzept
Die schutzart IP68 wird durch die umspritzung der 7/8 stecker mit dem Kabel erreicht:
- Vollständige Kapselung der Übergangsstelle Stecker-Kabel
- Dauerhafte Dichtheit auch bei Temperaturschwankungen
- Schutz gegen zeitweiliges Untertauchen nach IP68
- Verschmutzungsgrad 3 für industrielle Umgebungen
| Schutzkappe für | Anwendung | Schutzgrad |
|---|---|---|
| 7/8 Stecker | Schutz männlicher Stecker | IP68 im gesteckten Zustand |
| 7/8 Buchse | Schutz weiblicher Buchsen | IP68 im gesteckten Zustand |
| Flanschstecker | Schutz von Geräteverbindern | IP68 im gesteckten Zustand |
| Flanschdose | Schutz von Gehäuseverbindern | IP68 im gesteckten Zustand |
7/8 Buchse und Gegenstücke
Zu den Stecker-Ausführungen gehören auch die entsprechenden 7/8 Zoll Buchse-Varianten:
- Kabeldosen als weibliche Gegenstücke zu den 7/8 Zoll Stecker
- Winkeldosen für platzsparende Installationen mit 7/8 Zoll Buchse-Funktion
- Flanschdosen für Gehäusemontage als stationäre 7/8 Zoll Buchse
- Identische Polzahlen und elektrische Eigenschaften wie die 7/8Zoll Stecker
