Binder Kabelstecker Serie 690, Bajonettverschluss
mit Integrierter Kabelzugentlastung & Transparentem Kabelknickschutz.
Binder Kabeldosen Serie 690, Bajonettverschluss
mit Integriertet Kabelzugentlastung und transparenter Kabelknickschutz.
Binder Flanschstecker Serie 690, Bajonettverschluss
Bajonettverriegelung, IP40, 3 - 12 pol., 250/125V - 10/5A je nach Polzahl
Binder Flanschdosen Serie 690, Bajonettverschluss
IP40, 3 - 12 pol., 250/125V - 10/5A je nach Polzahl
Binder Flanschdosen mit Schirmblech Serie 690, Bajonettverschluss
Verbindungen schaffen mit ESTO
Stecker für Spannungsversorgung, Datenübertragung
oder fertig konfektionierter Kabelbaum,
wir finden eine individuelle Lösung
Schirmbare Ausführungen für EMV-kritische Anwendungen
Die Serie 690 bietet optional schirmbare Flanschdosen mit integriertem Schirmblech:
Schirmanbindung:
- 360° Schirmkontaktierung über Metallgehäuse
- Schirmdämpfung > 40 dB bei 100 MHz
- Niederohmige Masseverbindung < 10 mΩ
- Keine zusätzlichen Komponenten erforderlich
Anwendungsbereiche mit EMV-Anforderung:
- Frequenzumrichter-Steuerungen
- Servoregler-Verbindungen
- Messdatenerfassung
- Industrielle Kommunikation
Produktvarianten für flexible Systemintegration
Kabelsteckverbinder mit Bajonettverschluss
Die Kabelstecker der Serie 690 bieten schnelle und sichere Verbindungen für mobile Anwendungen:

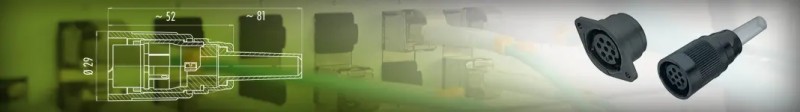

- Durchmesser: 29 mm kompakte Bauform
- Kabeldurchlass: 5-8 mm universell
- Anschlussart: Lötanschluss für dauerhafte Verbindung
- Verriegelung: 90° Bajonettdrehung
Montageablauf Kabelstecker:
- Gewindekappe, Druckring, Kabeltülle aufziehen
- Bajonettring und Ring auf Kabel auffädeln
- Schelle auf Trägerhülse lösen
- Kabel abmanteln und Adern vorbereiten
- Steckereinsatz montieren und Kabel fixieren
- Vordere Hülse montieren
- Bajonettring mit Gewindekappe verschrauben
Kabeldosen mit integrierter Dichtung
Die Kabeldosen ergänzen die Stecker mit optimaler Gegenstück-Funktion:
- Zusätzlicher Dichtring für erhöhten Schutz
- Identische Außenabmessungen wie Stecker
- Federkontakte aus Bronze für Dauerkontaktierung
- Bajonettaufnahme mit Führungsnut
Flanschsteckverbinder für Panelmontage
Die Flanschausführungen ermöglichen feste Geräteintegration:
- Flanschabmessungen: 31 x 44 mm
- Kompakte Bauform für enge Einbauräume
- 4 Befestigungsbohrungen für sichere Montage
- Frontplattenstärke: 1-5 mm
- Optional mit Schirmblech für EMV-Schutz
Bajonettverschluss im Maschinenbau - Vorteile
Zeitersparnis bei Montage:
- 80% schneller als Schraubverbindungen
- Einhändige Bedienung möglich
- Keine Werkzeuge erforderlich
- Blindsteckung durch taktile Rückmeldung
Sicherheit und Zuverlässigkeit:
- Formschlüssige Verriegelung
- Vibrationsfest durch Federspannung
- Definierte Endposition
- Keine Überbelastung möglich
Wirtschaftlichkeit:
- Reduzierte Montagekosten
- Geringere Ausfallzeiten
- Längere Lebensdauer
- Minimaler Wartungsaufwand
Qualitätssicherung und Normkonformität
Die Serie 690 erfüllt internationale Standards:
Normkonformität:
- IEC 61984: Steckverbinder-Grundnorm
- DIN EN 61984: Europäische Harmonisierung
- RoHS-konform: Bleifrei und umweltgerecht
- CE-Kennzeichnung: EU-Konformität
Qualitätsmerkmale:
- 100% Endprüfung elektrisch
- Stichproben mechanisch
- Langzeittests unter Last
- Chargenrückverfolgbarkeit
Typische Anwendungsbereiche
Typische Anwendungen für Bajonett Stecker finden sich in zahlreichen industriellen und technischen Bereichen, in denen eine schnelle, sichere und werkzeuglose Verbindung erforderlich ist.
In der Automatisierungstechnik dominieren Stecker mit Bajonettverschluss vor allem dort, wo häufige Wechselvorgänge stattfinden. Typische Einsatzfelder sind Robotertechnik mit Werkzeugwechslern und Greifersystemen, die regelmäßig umgerüstet werden müssen, sowie Teach-Panel-Anschlüsse und mobile Programmiergeräte. Auch in Produktionsanlagen kommen sie bei Formatwechsel-Komponenten, wechselbaren Sensormodulen, mobilen Bediengeräten oder Prüfadapter-Systemen zum Einsatz.
In der Prüf- und Messtechnik haben sich Bajonett Steckverbinder in Testumgebungen bewährt. Sie sorgen für zuverlässige Messgeräte-Verbindungen wie bei Oszilloskop-Tastköpfen, Multimeter-Anschlüssen, Datenlogger-Verbindungen oder Kalibrier-Adaptern. Ebenso werden sie in der Prüfstandstechnik eingesetzt, beispielsweise bei Schnellwechsel-Prüflingen, umschaltbaren Messkreisen, mobilen Prüfgeräten und Testadapter-Systemen.
Auch in der Medizintechnik finden Bajonettstecker breite Anwendung. In Diagnostikgeräten wie Ultraschallköpfen, EKG-Ableitungen, Patientenmonitoren oder mobilen Diagnosesystemen ist die schnelle, sichere Verbindung ohne Werkzeug entscheidend. Besonders in Notfallsituationen bietet der Bajonettverschluss in der Industrie hier einen wichtigen Vorteil.
Ein weiteres zentrales Einsatzgebiet ist die Veranstaltungstechnik. Im Event-Bereich sind Bajonett Leistungssteckverbinder in der Bühnentechnik unverzichtbar – etwa bei Scheinwerfer-Verbindungen, der Lautsprecher-Verkabelung, Effektgeräte-Anschlüssen oder in mobilen Verteilersystemen. Hier zählt vor allem die schnelle Auf- und Abbauzeit, die zu einem entscheidenden Wirtschaftsfaktor geworden ist.
Vergleich Serie 690 (Bajonett) vs. Serie 691 (Schraub)
| Eigenschaft | Serie 690 (Bajonett) | Serie 691 (Schraub) |
|---|---|---|
| Verriegelungsart | Bajonettverschluss 90° | Schraubverriegelung |
| Montagezeit | < 2 Sekunden | 10-15 Sekunden |
| Werkzeug erforderlich | Nein | Optional |
| Vibrationsfestigkeit | Sehr gut | Exzellent |
| Häufige Steckzyklen | Optimal | Gut |
| Blindsteckung | Möglich | Schwierig |
| Kosten | Höher | Standard |
Umgebungsbedingungen und Einsatzgrenzen
| Parameter | Spezifikation | Bemerkung |
|---|---|---|
| Schutzart | IP40 | Berührungsschutz, kein Wasserschutz |
| Temperaturbereich | -40°C bis +85°C | Kontinuierlicher Betrieb |
| Verschmutzungsgrad | 1 | Saubere Umgebung erforderlich |
| Überspannungskategorie | II | Für Verbrauchergeräte |
| Isolierstoffgruppe | III | Standard Industrieanwendung |
| Luftfeuchtigkeit | Max. 85% rel. | Nicht kondensierend |
