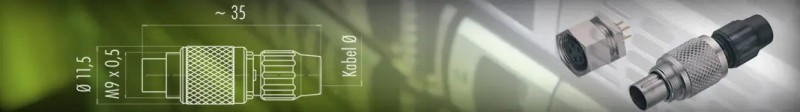

Binder Flanschstecker mit Folienkabel Serie 711
mit Folienkabel (flexibler Leiterplatte)
Verbindungen schaffen mit ESTO
Stecker für Spannungsversorgung, Datenübertragung
oder fertig konfektionierter Kabelbaum,
wir finden eine individuelle Lösung
Subminiatur-Anwendungsbereiche der binder Serie 711
Elektronische Systeme: Interne Verbindungstechnik für elektronische Steuerungseinheiten und Regelsysteme.
Präzisionsmesstechnik: Hochpräzise Signalübertragung in Messgeräten und Kalibrierprüfständen.
Steuerungstechnik: Zuverlässige Verbindungen in SPS-Systemen und modularen Steuerungsarchitekturen.
Prüf- und Testausrüstung: Flexible Verbindungslösungen für Laborausrüstung und automatisierte Testsysteme.
Elektrische Spezifikationen nach Polzahl-Konfiguration
| Polzahl | Anschlussquerschnitt | Bemessungsstrom bei 40 °C | Bemessungsspannung |
|---|---|---|---|
| 2- und 3-polig | Max. 0,25 mm² (AWG 24) | 4 A | 125 V |
| 4- und 5-polig | Max. 0,25 mm² (AWG 24) | 3 A | 125 V |
| 7- und 8-polig | Max. 0,14 mm² (AWG 26) | 1 A | 125 V |
Kabel-Spezifikationen nach Polzahl-Varianten
| Polzahl-Variante | Leiteraufbau | Ummantelung | Leiterwiderstand | Außendurchmesser |
|---|---|---|---|---|
| 3-polig | 3 x 0,25 mm² (AWG 24) | PUR-Standard | 72 Ω/km bei 20 °C | 4,5 ± 0,2 mm |
| 5-polig | 5 x 0,25 mm² (AWG 24) | PUR-Standard | 77,5 Ω/km bei 20 °C | 5 ± 0,2 mm |
| 8-polig | 8 x 0,14 mm² (AWG 26) | PVC/PE-Kombination | 117 Ω/km bei 20 °C | Entsprechend Polzahl optimiert |
Binder Serie 711: Geschirmte und ungeschirmte Systemvarianten
Ungeschirmte Standard-Ausführungen:
- Gehäusematerial: PA (Polyamid)
- Kontaktmaterial: CuZn (Messing) mit Au-Oberfläche
- Kabelummantelung: PUR-Standard
- Temperaturbereich: -25°C bis +85°C
Geschirmte EMV-Ausführungen:
- Gehäusematerial: CuZn (Messing vernickelt)
- EMV-Schirmung: Für elektromagnetisch kritische Anwendungen
- Erweiterte Temperatur: -50°C bis +90°C bei Spezialausführungen
- UL-Zertifizierung: Verfügbar für internationale Projekte
Gerade M9-Stecker-Konfigurationen:
- Kabelstecker umspritzt: Für Standard-Verbindungen
- Kabelbuchsen umspritzt: Komplementäre Gegenstücke
- Geschirmte Varianten: Mit integriertem EMV-Schutz
- Standardlängen: 2 m und 5 m PUR-Kabel
Gewinkelte M9-Ausführungen:
- Winkelstecker umspritzt: Platzsparende 90°-Verbindungen
- Winkelbuchsen umspritzt: Für beengte Installationsverhältnisse
- Geschirmte Winkelversionen: EMV-konform bei 90°-Anschluss
- Kompakte Bauweise: Optimiert für begrenzte Einbauräume
Systemintegration und Kompatibilität
Binder-Systemerweiterung: Unser Expertenteam berät Sie bei der optimalen Kombination verschiedener binder-Serien für maximale Systemeffizienz in Ihren Anwendungen.
Konfektionierungsoptimierung: Wir unterstützen Sie bei der professionellen Kabelkonfektionierung und kundenspezifischen Sonderanfertigungen für Ihre binder 711-Projekte.
EMV-Schirmungsberatung: Fachkundige Beratung zur Auswahl zwischen ungeschirmten Standard- und geschirmten EMV-Versionen entsprechend Ihrer spezifischen Anwendungsumgebung.
