ESD SCHUTZ:
KENNZEICHNUNGSTECHNIK FÜR SICHERE ELEKTRONIKFERTIGUNG
Normgerechte ESD-Schutz am Arbeitsplatz durch professionelle Kennzeichnungssysteme
Elektrostatische Entladungen stellen in der Elektronikfertigung und -verarbeitung eine permanente Gefahr dar. Die Implementierung geeigneter ESD-Schutz Maßnahmen durch spezielle Kennzeichnungstechnik gewährleistet die ESD Sicherheit sensibler Bauteile und verhindert kostspielige Ausfälle.
Als autorisierter Brady-Partner bieten wir umfassende Kennzeichnungslösungen, die den Anforderungen der ESD-Norm DIN EN 61340-5-1:2016 entsprechen.
Etikettendrucker für maximale ESD Sicherheit:
Der BradyPrinter i7100 Etikettendrucker verfügt über eine vollständig spannungsableitende Abdeckung, die elektrostatische Entladungen verhindert. Diese Bauweise entspricht der ESD-Schutz Norm DIN EN 61340-5-1:2016 und reduziert die Spannung in weniger als zwei Sekunden von 1.000 V auf 100 V. Die integrierte Antistatik-Bürste leitet elektrostatische Aufladungen nach dem Druckvorgang zuverlässig ab.
- Spannungsableitung: Reduzierung von 1.000 V auf 100 V in unter 2 Sekunden
- Druckgenauigkeit: Ultrascharf selbst bei kleinsten Etiketten ab 4 mm
- Normkonformität: Vollständige Übereinstimmung mit DIN EN 61340-5-1:2016
- Automatische Abziehkonfiguration: Etiketten werden automatisch vom Trägermaterial getrennt
- Antistatik-Bürste: Vorinstalliert zur kontinuierlichen Ableitung elektrostatischer Aufladung
ESD-Schutz für Boden und Arbeitsplatzmarkierungen

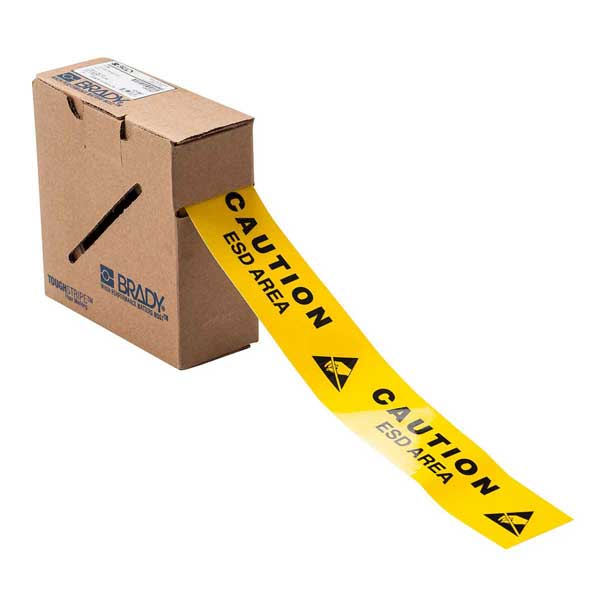

Die Kennzeichnung von ESD-geschützte Bereichen erfolgt durch spezielle ToughStripe Bodenmarkierungsbänder mit der Aufschrift "CAUTION ESD AREA". Diese Polyester-Markierungen mit Polyester-Schutzlaminat erfüllen wichtige Sicherheitsstandards:
Das Brady-Material B-514 weist bei Prüfungen mit dem English XL Variable Incidence Tribometer gemäß ASTM/ANSI F1679 einen Rutschindex von 1,0 auf trockenem Untergrund auf. Diese Bodenmarkierungen übertreffen die Sicherheitsstandards für saubere, trockene, rutschsichere Oberflächen nach ANSI A1264.2-2006 und OSHA 1910.22.
ESD Schutz für die Elektronikfertigung:Ein konsequenter ESD Schutz ist Grundvoraussetzung für sichere und wirtschaftliche Kennzeichnung beim Elektronikproduktion. Als Fachhändler und Distributor für Brady-Produkte bietet ESTO eine breite Auswahl an Lösungen, die den geltenden ESD-Normen entsprechen – von spannungsableitenden Etiketten und Drucksysteme für Platinen, Gehäuse, Böden für Arbeitsbereiche.
Sie haben fragen? Nehmen Sie jetzt Kontakt mit uns auf!
ESD-Schutz für Platinen und Leiterplattenkennzeichnung
Der ESD-Schutz für Platinen erfordert spezialisierte Etikettenmaterialien, die extremen Temperaturen standhalten und gleichzeitig spannungsableitende Eigenschaften besitzen. Die Kennzeichnung von ESD-Schutz PCB erfolgt durch folgende bewährte Etikettenmaterialien:
ESD-Schutz am Arbeitsplatz durch professionelle Kennzeichnungssysteme:
Der ESD-Schutz am Arbeitsplatz beginnt mit der richtigen Kennzeichnung und dem Einsatz spannungsableitender Materialien. Moderne Produktionsumgebungen erfordern durchdachte Systeme, die elektrostatische Aufladungen kontinuierlich ableiten und gleichzeitig eine lückenlose Nachverfolgbarkeit gewährleisten.
Für den Druck von hochwertigen Schildern für Innen- und Außenbereiche mit zuschaltbaren Schneideplotter. Einfache Bedienung über Touch-Screen.
Multicolourdrucker für Schilder mit Plotter/Schneider bis 101 mm Druckbreite
(143641)Vorteile unserer Kennzeichnungslösungen für die Elektronikfertigung
- Zonenkennzeichnung: Eindeutige Markierung von EPA-Bereichen (Electrostatic Protected Areas)
- Komponentenidentifikation: Verfolgbarkeit sensibler Bauteile durch den gesamten Fertigungsprozess
- Sicherheitskommunikation: Visuelle Hinweise auf erforderliche Schutzmaßnahmen
- Spannungsableitende Etiketten & Drucksysteme für Leiterplatten und Bauteile
Visuelle Sicherheitskennzeichnung für ESD-Bereiche
ISO-Sicherheitsschilder mit dem Piktogramm "Antistatisches Schuhwerk benutzen" ergänzen die Bodenmarkierungen. Diese Gebäude- und Sicherheitskennzeichnungen kommunizieren eindeutig die Notwendigkeit von ESD-Schutz Maßnahmen und tragen zur Einhaltung der ESD-Norm bei.
Häufig gestellte Frage zur ESD-Schutz
Polyimid-Etiketten B-718 für Hochtemperaturanwendungen
Die weißen Polyimid-Etiketten eignen sich für die ESD-Schutz bei Elektronik Anwendungen im Temperaturbereich von -40°C bis 260°C. Bei einer Einwirkzeit von bis zu 80 Sekunden werden sogar Temperaturen von 300°C unbeschadet überstanden. Die Etiketten vergilben erst ab 320°C bis 350°C, wobei der Aufdruck lesbar bleibt.
- Materialstärke: 84 µm
- Temperaturbereich: -70°C bis 300°C
- Spannungsableitender Klebstoff: Gewährleistet kontinuierliche ESD Sicherheit
- Oberflächenbeschaffenheit: Glänzend mit ultraflachem Profil
- Chemische Beständigkeit: Resistent gegen Fluxe und Reinigungsmittel
- Zertifizierung: UL-Zulassung in Verbindung mit zertifizierten Farbbändern
Polyester-Etiketten B-473 für Standardtemperaturbereiche
Die spannungsableitenden Polyesteretiketten bieten optimalen ESD-Schutz für Bauteile im Temperaturbereich von -40°C bis 120°C. Kurzzeitig widerstehen diese Materialien bis zu 5 Minuten Temperaturen von 180°C.
- Materialstärke: 89 µm
- Dauereinsatztemperatur: -40°C bis 120°C
- Kurzzeittemperatur: bis 180°C für 5 Minuten
- Flächenwiderstand: 10⁴ bis 10¹¹ Ohm gemäß ANSI/ESD S541-2008
- Zulassungen: UL/CSA in Verbindung mit zertifizierten Farbbändern
Polyimid-Etiketten B-719 für Hochtemperaturanwendungen
- Material & Aufbau: Ultradünnes mattes Polyimid mit dauerhaft antistatischem Acrylkleber und passender Trennfolie.
- Temperaturbereich: Von –70 °C bis 100 °C (–94 bis 212 °F)
- Materialstärke: 0,084 mm (84 µm), sehr dünn.
- Chemikalien-, Flussmittel- sowie hitzebeständig
- Abriebfest, elektrostatisch ableitend
- Geeignet für SMT und THT Anwendungen, z. B. Top/Bottom von Leiterplatten
- ANSI/ESD S541-2008, MIL-STD-202G Method 215K, UL969, RoHS und REACH-konform.
| Eigenschaft | B-717 | B-718 | B-719 |
|---|---|---|---|
| Material | Polyimid, glänzend | Polyimid, glänzend | Polyimid, matt, ultra-dünn |
| Klebstoff/-liner | Spannungsableitend | Stat.-ableitendes Acryl (ultradurable) | Permanenter stat.-ableitend + Release-Liner |
| Temperaturbereich | –71 °C bis 300 °C | Hochtemperaturfähig (ähnlich B-717) | –70 °C bis 100 °C |
| Dicke | ca. 106 µm | ca. 25 µm (1 mil) | ca. 84 µm (0,084 mm) |
| Oberfläche/Finish | Glänzend | Glänzend | Matt, low-profile |
| Beständigkeit | Chemikalien-, UV-, Abrieb-, Lötbad- | Hochbeständig (ähnlich B-717) | Chemikalien-, Flussmittel-, Abrieb-, Hitze- |
| Zulassungen | UL (mit Farbbändern) | Gleichwertige stabile Norm | ANSI/ESD S541, MIL-STD, UL, RoHS, REACH |
| Einsatzbereich | Extreme Umgebungen in der Elektronik | Ersatz für B-717, breite Nutzung | Hochpräzise PCB-Anwendungen bei Temperaturen |
| Status | Veraltet (durch B-718 ersetzt) | Aktuell | Aktuell |
Anwendungsbereiche in der Elektronikfertigung
- Bauteilkennzeichnung: Direkte Applikation auf elektronische Komponenten
- Durchsteckmontage: Kennzeichnung auf der Oberseite von Leiterplatten
- ESD-Schutz bei der Kennzeichnung von Schaltungen
- Für Behälter- und Gehäuse-Kennzeichnung
- Nach Verfahrensdurchlauf: Beständigkeit gegen Lötprozesse und Reinigungsverfahren
- Barcode-Etikettierung: Automatisierte Erfassung und Verfolgung
- Daten- und Telekommunikation: Kennzeichnung sensibler Netzwerkkomponenten
Normgerechte Implementierung
Die Einhaltung der ESD-Schutz Norm DIN EN 61340-5-1:2016 erfordert systematische Maßnahmen auf allen Ebenen. Zunächst werden kritische Bereiche identifiziert und mit entsprechenden Bodenmarkierungen versehen. Anschließend erfolgt die Umstellung auf spannungsableitende Etikettenmaterialien für alle elektronischen Komponenten.
Die Flächenwiderstände werden gemessen und dokumentiert. Bei Abweichungen von den Normvorgaben erfolgt ein sofortiger Materialaustausch.
Für den sicheren Betrieb von Produktionsanlagen gelten folgende Standards:
- DIN EN 61340-5-1:2016 – Grundnorm für den Aufbau und Betrieb von ESD-Schutzbereichen
- ANSI/ESD S541-2008 – Anforderungen an ESD-Verpackungsmaterialien
- UL- und CSA-Zulassungen – Sicherheit und Konformität im internationalen Umfeld
Auswahl von Etikettendruckern für die Elektronikfertigung
