Binder Winkeldose löt 6 - 8 mm Serie 423

Vorschau: Binder Winkeldose löt 6 - 8 mm Serie 423

In verschiedenen Ausführungen erhältlich

Robuste Metallbauweise
Innenliegende Zugentlastung
Winkeldose in 4 Winkelpositionen einstellbar

Datenblatt Binder Serien 423, 723 und 425
Suchen Sie im Datenblatt nach Artikelnummern und finden Sie dort passende Gegenstecker oder Alternativen.

Hersteller-Nr.

Variante

Verfügbarkeit

Stückpreis

ab 1

ab 20

ab 40

ab 100

Bestellmenge

99-5622-75-06

Kontaktoberfläche: Ag (Silber)
Polzahl: 6 DIN

Lieferzeit auf Anfrage

ab 1

13,69 €

ab 20

11,08 €

ab 40

9,78 €

ab 100

8,80 €

Artikel-Nr.:	13627
Datenblatt	DE \| EN
Polzahl:	6 DIN
Schutzart:	IP67
Anschlussart Binder:	löten
Steckverbinder Verriegelung:	schrauben
Anschlussquerschnitt Mm:	0.75 mm²
Anschlussquerschnitt Awg:	18
Kabeldurchlass:	6.0 - 8.0 mm
Mechanische Lebensdauer:	> 500 Steckzyklen
Obere Grenztemperatur:	95 °C
Bemessungsspannung:	250
Bemessungs Stossspannung:	1500 V
Bemessungsstrom:	5 A
Durchgangswiderstand:	≤ 5 mΩ
Material Kontakt:	CuSn (Bronze)
Kontaktoberflaeche:	Ag (Silber)
Zulassung 1:	UL

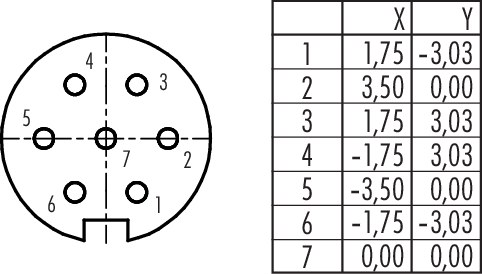

99-5626-75-07

Kontaktoberfläche: Ag (Silber)
Polzahl: 7

Bestand: 1

ab 1

14,09 €

ab 20

11,41 €

ab 40

10,07 €

ab 100

9,06 €

Artikel-Nr.:	13852
Datenblatt	DE \| EN
Polzahl:	7
Schutzart:	IP67
Anschlussart Binder:	löten
Steckverbinder Verriegelung:	schrauben
Anschlussquerschnitt Mm:	0.75 mm²
Anschlussquerschnitt Awg:	18
Kabeldurchlass:	6.0 - 8.0 mm
Mechanische Lebensdauer:	> 500 Steckzyklen
Obere Grenztemperatur:	95 °C
Bemessungsspannung:	125
Bemessungs Stossspannung:	800 V
Bemessungsstrom:	5 A
Durchgangswiderstand:	≤ 5 mΩ
Material Kontakt:	CuSn (Bronze)
Kontaktoberflaeche:	Ag (Silber)
Zulassung 1:	UL

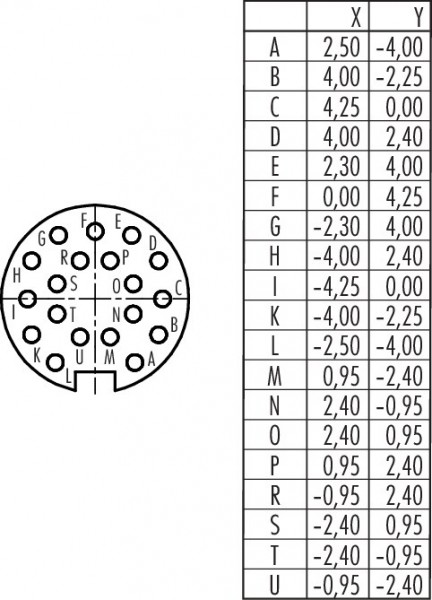

99-5662-75-19

Kontaktoberfläche: Au (Gold)
Polzahl: 19

Lieferzeit auf Anfrage

ab 1

21,95 €

ab 20

17,77 €

ab 40

15,68 €

ab 100

14,11 €

AU
Artikel-Nr.:	14097
Datenblatt	DE \| EN
Polzahl:	19
Schutzart:	IP67
Anschlussart Binder:	löten
Steckverbinder Verriegelung:	schrauben
Anschlussquerschnitt Mm:	0.25 mm²
Anschlussquerschnitt Awg:	24
Kabeldurchlass:	6.0 - 8.0 mm
Mechanische Lebensdauer:	> 500 Steckzyklen
Obere Grenztemperatur:	95 °C
Bemessungsspannung:	60
Bemessungs Stossspannung:	500 V
Bemessungsstrom:	3 A
Durchgangswiderstand:	≤ 3 mΩ
Material Kontakt:	CuSn (Bronze)
Kontaktoberflaeche:	Au (Gold)
Zulassung 1:	UL

99-5630-75-12

Kontaktoberfläche: Au (Gold)
Polzahl: 12

Lieferzeit auf Anfrage

ab 1

18,35 €

ab 20

14,86 €

ab 40

13,11 €

ab 100

11,80 €

AU
Artikel-Nr.:	14509
Datenblatt	DE \| EN
Polzahl:	12
Schutzart:	IP67
Anschlussart Binder:	löten
Steckverbinder Verriegelung:	schrauben
Anschlussquerschnitt Mm:	0.25 mm²
Anschlussquerschnitt Awg:	24
Kabeldurchlass:	6.0 - 8.0 mm
Mechanische Lebensdauer:	> 500 Steckzyklen
Obere Grenztemperatur:	95 °C
Bemessungsspannung:	60
Bemessungs Stossspannung:	500 V
Bemessungsstrom:	3 A
Durchgangswiderstand:	≤ 3 mΩ
Material Kontakt:	CuSn (Bronze)
Kontaktoberflaeche:	Au (Gold)
Zulassung 1:	UL

99-5652-75-14

Kontaktoberfläche: Au (Gold)
Polzahl: 14

Lieferzeit auf Anfrage

ab 1

19,72 €

ab 20

15,96 €

ab 40

14,09 €

ab 100

12,68 €

AU
Artikel-Nr.:	15045
Datenblatt	DE \| EN
Polzahl:	14
Schutzart:	IP67
Anschlussart Binder:	löten
Steckverbinder Verriegelung:	schrauben
Anschlussquerschnitt Mm:	0.25 mm²
Anschlussquerschnitt Awg:	24
Kabeldurchlass:	6.0 - 8.0 mm
Mechanische Lebensdauer:	> 500 Steckzyklen
Obere Grenztemperatur:	95 °C
Bemessungsspannung:	60
Bemessungs Stossspannung:	500 V
Bemessungsstrom:	3 A
Durchgangswiderstand:	≤ 3 mΩ
Material Kontakt:	CuSn (Bronze)
Kontaktoberflaeche:	Au (Gold)
Zulassung 1:	UL

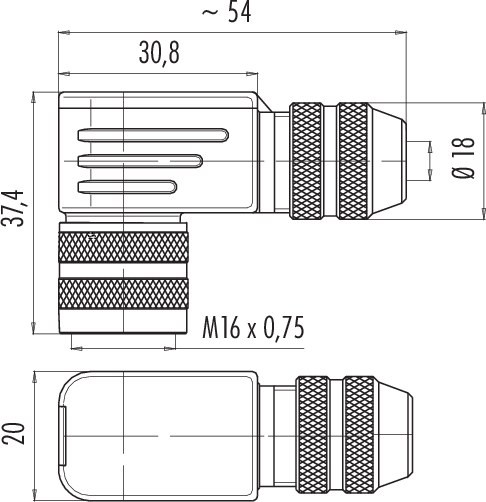

99-5672-75-08

Kontaktoberfläche: Ag (Silber)
Polzahl: 8 DIN

Bestand: 4

ab 1

15,08 €

ab 20

12,21 €

ab 40

10,77 €

ab 100

9,69 €

Artikel-Nr.:	19494
Datenblatt	DE \| EN
Polzahl:	8 DIN
Schutzart:	IP67
Anschlussart Binder:	löten
Steckverbinder Verriegelung:	schrauben
Anschlussquerschnitt Mm:	0.75 mm²
Anschlussquerschnitt Awg:	18
Kabeldurchlass:	6.0 - 8.0 mm
Mechanische Lebensdauer:	> 500 Steckzyklen
Obere Grenztemperatur:	95 °C
Bemessungsspannung:	60
Bemessungs Stossspannung:	500 V
Bemessungsstrom:	5 A
Durchgangswiderstand:	≤ 5 mΩ
Material Kontakt:	CuSn (Bronze)
Kontaktoberflaeche:	Ag (Silber)
Zulassung 1:	UL

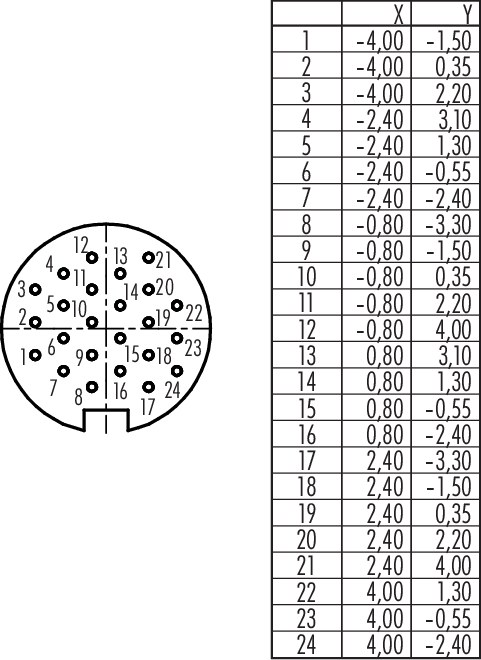

99-5696-75-24

Kontaktoberfläche: Au (Gold)
Polzahl: 24

Lieferzeit auf Anfrage

ab 1

27,32 €

ab 20

22,12 €

ab 40

19,52 €

ab 100

17,56 €

AU
Artikel-Nr.:	19515
Datenblatt	DE \| EN
Polzahl:	24
Schutzart:	IP67
Anschlussart Binder:	löten
Steckverbinder Verriegelung:	schrauben
Anschlussquerschnitt Mm:	0.14 mm²
Anschlussquerschnitt Awg:	26
Kabeldurchlass:	6.0 - 8.0 mm
Mechanische Lebensdauer:	> 500 Steckzyklen
Obere Grenztemperatur:	95 °C
Bemessungsspannung:	60
Bemessungs Stossspannung:	500 V
Bemessungsstrom:	1 A
Durchgangswiderstand:	≤ 3 mΩ
Material Kontakt:	CuSn (Bronze)
Kontaktoberflaeche:	Au (Gold)
Zulassung 1:	UL

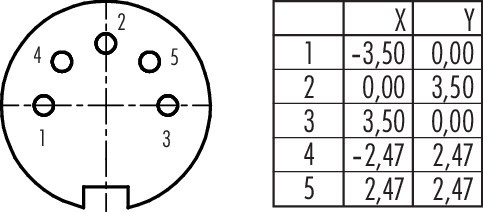

99-5618-75-05

Kontaktoberfläche: Ag (Silber)
Polzahl: 5 (stereo)

Lieferzeit auf Anfrage

ab 1

13,86 €

ab 20

11,22 €

ab 40

9,90 €

ab 100

8,91 €

Artikel-Nr.:	19562
Datenblatt	DE \| EN
Polzahl:	5 (stereo)
Schutzart:	IP67
Anschlussart Binder:	löten
Steckverbinder Verriegelung:	schrauben
Anschlussquerschnitt Mm:	0.75 mm²
Anschlussquerschnitt Awg:	18
Kabeldurchlass:	6.0 - 8.0 mm
Mechanische Lebensdauer:	> 500 Steckzyklen
Obere Grenztemperatur:	95 °C
Bemessungsspannung:	60
Bemessungs Stossspannung:	500 V
Bemessungsstrom:	6 A
Durchgangswiderstand:	≤ 5 mΩ
Material Kontakt:	CuSn (Bronze)
Kontaktoberflaeche:	Ag (Silber)
Zulassung 1:	UL

99-5614-75-05

Kontaktoberfläche: Ag (Silber)
Polzahl: 5

Lieferzeit auf Anfrage

ab 1

13,50 €

ab 20

10,93 €

ab 40

9,65 €

ab 100

8,68 €

Artikel-Nr.:	19568
Datenblatt	DE \| EN
Polzahl:	5
Schutzart:	IP67
Anschlussart Binder:	löten
Steckverbinder Verriegelung:	schrauben
Anschlussquerschnitt Mm:	0.75 mm²
Anschlussquerschnitt Awg:	18
Kabeldurchlass:	6.0 - 8.0 mm
Mechanische Lebensdauer:	> 500 Steckzyklen
Obere Grenztemperatur:	95 °C
Bemessungsspannung:	250
Bemessungs Stossspannung:	1500 V
Bemessungsstrom:	6 A
Durchgangswiderstand:	≤ 5 mΩ
Material Kontakt:	CuSn (Bronze)
Kontaktoberflaeche:	Ag (Silber)
Zulassung 1:	UL

99-5602-75-02

Kontaktoberfläche: Ag (Silber)
Polzahl: 2

Lieferzeit auf Anfrage

ab 1

12,94 €

ab 20

10,47 €

ab 40

9,24 €

ab 100

8,32 €

Artikel-Nr.:	19576
Datenblatt	DE \| EN
Polzahl:	2
Schutzart:	IP67
Anschlussart Binder:	löten
Steckverbinder Verriegelung:	schrauben
Anschlussquerschnitt Mm:	0.75 mm²
Anschlussquerschnitt Awg:	18
Kabeldurchlass:	6.0 - 8.0 mm
Mechanische Lebensdauer:	> 500 Steckzyklen
Obere Grenztemperatur:	95 °C
Bemessungsspannung:	250
Bemessungs Stossspannung:	1500 V
Bemessungsstrom:	7 A
Durchgangswiderstand:	≤ 5 mΩ
Material Kontakt:	CuSn (Bronze)
Kontaktoberflaeche:	Ag (Silber)
Zulassung 1:	UL

99-5610-75-04

Kontaktoberfläche: Ag (Silber)
Polzahl: 4

Lieferzeit auf Anfrage

ab 1

13,27 €

ab 20

10,74 €

ab 40

9,48 €

ab 100

8,53 €

Artikel-Nr.:	19582
Datenblatt	DE \| EN
Polzahl:	4
Schutzart:	IP67
Anschlussart Binder:	löten
Steckverbinder Verriegelung:	schrauben
Anschlussquerschnitt Mm:	0.75 mm²
Anschlussquerschnitt Awg:	18
Kabeldurchlass:	6.0 - 8.0 mm
Mechanische Lebensdauer:	> 500 Steckzyklen
Obere Grenztemperatur:	95 °C
Bemessungsspannung:	250
Bemessungs Stossspannung:	1500 V
Bemessungsstrom:	6 A
Durchgangswiderstand:	≤ 5 mΩ
Material Kontakt:	CuSn (Bronze)
Kontaktoberflaeche:	Ag (Silber)
Zulassung 1:	UL

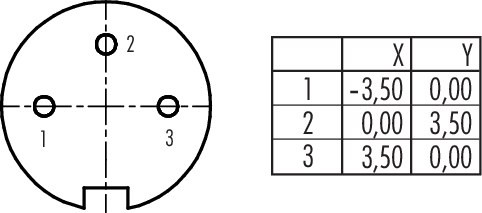

99-5606-75-03

Kontaktoberfläche: Ag (Silber)
Polzahl: 3 DIN

Lieferzeit auf Anfrage

ab 1

13,15 €

ab 20

10,64 €

ab 40

9,39 €

ab 100

8,45 €

Artikel-Nr.:	19584
Datenblatt	DE \| EN
Polzahl:	3 DIN
Schutzart:	IP67
Anschlussart Binder:	löten
Steckverbinder Verriegelung:	schrauben
Anschlussquerschnitt Mm:	0.75 mm²
Anschlussquerschnitt Awg:	18
Kabeldurchlass:	6.0 - 8.0 mm
Mechanische Lebensdauer:	> 500 Steckzyklen
Obere Grenztemperatur:	95 °C
Bemessungsspannung:	250
Bemessungs Stossspannung:	1500 V
Bemessungsstrom:	7 A
Durchgangswiderstand:	≤ 5 mΩ
Material Kontakt:	CuSn (Bronze)
Kontaktoberflaeche:	Ag (Silber)
Zulassung 1:	UL

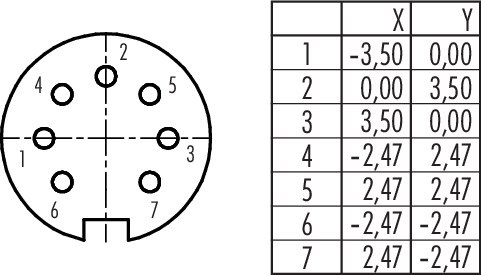

99-5682-75-07

Kontaktoberfläche: Ag (Silber)
Polzahl: 7 DIN

Bestand: 15

ab 1

14,55 €

ab 20

11,78 €

ab 40

10,40 €

ab 100

9,36 €

Artikel-Nr.:	25422
Datenblatt	DE \| EN
Polzahl:	7 DIN
Schutzart:	IP67
Anschlussart Binder:	löten
Steckverbinder Verriegelung:	schrauben
Anschlussquerschnitt Mm:	0.75 mm²
Anschlussquerschnitt Awg:	18
Kabeldurchlass:	6.0 - 8.0 mm
Mechanische Lebensdauer:	> 500 Steckzyklen
Obere Grenztemperatur:	95 °C
Bemessungsspannung:	60
Bemessungs Stossspannung:	800 V
Bemessungsstrom:	5 A
Durchgangswiderstand:	≤ 5 mΩ
Material Kontakt:	CuSn (Bronze)
Kontaktoberflaeche:	Ag (Silber)
Zulassung 1:	UL

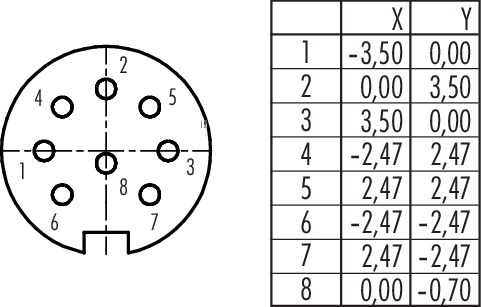

99-5672-79-08

Kontaktoberfläche: Au (Gold)
Polzahl: 8 DIN

Lieferzeit auf Anfrage

ab 1

16,99 €

ab 20

13,75 €

ab 40

12,14 €

ab 100

10,92 €

AU
Artikel-Nr.:	28325
Datenblatt	DE \| EN
Polzahl:	8 DIN
Schutzart:	IP67
Anschlussart Binder:	löten
Steckverbinder Verriegelung:	schrauben
Anschlussquerschnitt Mm:	0.75 mm²
Anschlussquerschnitt Awg:	18
Kabeldurchlass:	6.0 - 8.0 mm
Mechanische Lebensdauer:	> 500 Steckzyklen
Obere Grenztemperatur:	95 °C
Bemessungsspannung:	60
Bemessungs Stossspannung:	500 V
Bemessungsstrom:	5 A
Durchgangswiderstand:	≤ 3 mΩ
Material Kontakt:	CuSn (Bronze)
Kontaktoberflaeche:	Au (Gold)
Zulassung 1:	UL

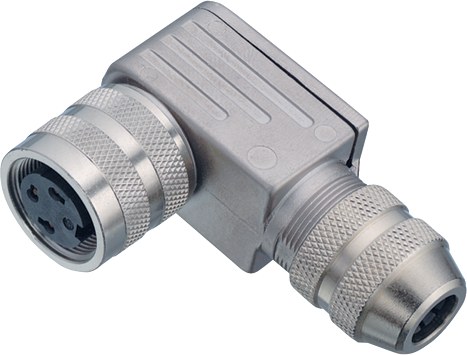

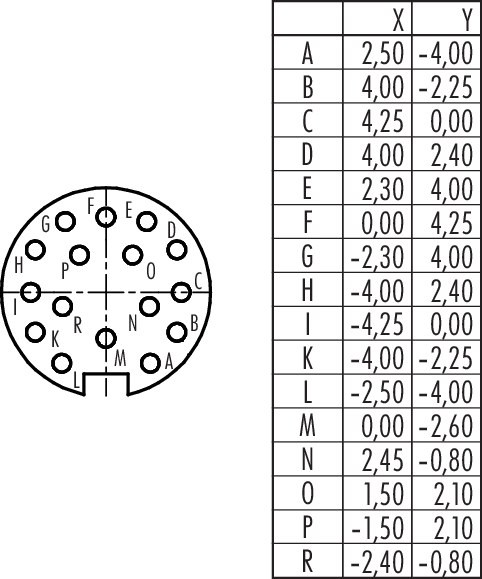

99-5456-75-16

Kontaktoberfläche: Au (Gold)
Polzahl: 16

Lieferzeit auf Anfrage

ab 1

20,64 €

ab 20

16,71 €

ab 40

14,75 €

ab 100

13,27 €

AU
Artikel-Nr.:	65721
Datenblatt	DE \| EN
Polzahl:	16
Schutzart:	IP67
Anschlussart Binder:	löten
Steckverbinder Verriegelung:	schrauben
Anschlussquerschnitt Mm:	0.25 mm²
Anschlussquerschnitt Awg:	24
Kabeldurchlass:	6.0 - 8.0 mm
Mechanische Lebensdauer:	> 500 Steckzyklen
Obere Grenztemperatur:	95 °C
Bemessungsspannung:	60
Bemessungs Stossspannung:	500 V
Bemessungsstrom:	3 A
Durchgangswiderstand:	≤ 3 mΩ
Material Kontakt:	CuSn (Bronze)
Kontaktoberflaeche:	Au (Gold)
Zulassung 1:	UL

Binder Flanschdose löten Serie 723

Einfache Montage

ab 9.999,00 € *

Binder Kabeldose mit Kabelklemme löt 4 - 6 mm Serie 423

Ausführung mit Kabelklemme Robuste Metallbauweise Innenliegende Zugentlastung

ab 9.999,00 € *

Binder Kabelstecker mit Kabelklemme löt 4 - 6 mm Serie 423

Ausführung mit Kabelklemme Robuste Metallbauweise Innenliegende Zugentlastung

ab 19,64 € *

Binder Kabeldose schwarz Serie 620

Subminiatur Steckverbinder mit Schnappverriegelung innenliegende Zugentlastung Snap-In Verriegelung einfache Montage Farbe: schwarz

ab 4,98 € *

Binder 723 Zubehör

Zubehör für Binder Serie 723

0,00 € *

Binder 680 Zubehör

Zubehör für Binder Stecker Serie 680

0,00 € *

Binder 623 Zubehör

Zubehör für Maschinenstecker Binder Serie 623: Schutzkappen, Montageschlüssel, ...

ab 9.999,00 € *

Binder Flanschdosen Serie 694

4+PE = Schraubanschluss, 12+PE / 24 pol. = Lötanschluss. Kontakte versilbert, 24 polig vergoldet.

ab 9.999,00 € *

Binder Kabelstecker Serie 694

Integrierte Zugentlastung Steckverbinder mit Schraub- und Lötausführung Kabeldurchlass PG 13,5 (10 - 12 mm), PG 16 (12 - 14 mm) oder PG 21 (14 - 16 mm)

ab 9.999,00 € *

Binder Winkeldose mit Kabel M12 Serie 763

Kabel ungeschirmt, * = geschirmt mit angespritztem PVC- oder PUR Kabel Kabellänge 2m, 3m oder 5m Kompatibel zur Serie 713 Sonderlängen auf Anfrage

0,00 € *

Binder 623 Kabeldose

Kabeldosen Kabeldurchlass 6 - 10 mm Rechts- und linksdrehende Schraubverriegelung.

0,00 € *

Binder Flanschstecker tauchlöten vorn Serie 723

Einfache Montage Innenliegende Zugentlastung

ab 13,07 € *

Binder Flanschstecker löten Serie 723

Einfache Montage Innenliegende Zugentlastung

ab 9.999,00 € *

Binder Adapter für Flanschstecker 720

Innenliegende Zugentlastung Einfache Montage

ab 3,53 € *

Binder Flanschstecker löten schwarz Serie 720

Robuster und günstiger Schnapp-Steckverbinder Farbe: schwarz

ab 9.999,00 € *

Binder Kabeldose schwarz 6 - 8 mm Serie 720

Kabeldurchlass 6 - 8 mm Innenliegende Zugentlastung Einfache Montage Farbe: schwarz

ab 9.999,00 € *

Binder Winkeldose mit PUR Kabel Serie 425

Mit PUR-Kabel angespritzt Kompatibel zu den Serien 423, 723 Gewinkelte Ausführung Kabellänge 2m Weitere Längen und Polzahlen auf Anfrage

ab 19,51 € *

Binder Kabeldose mit Kabelklemme löt 6 - 8 mm Serie 423

Ausführung mit Kabelklemme Robuste Metallbauweise Innenliegende Zugentlastung

ab 9.999,00 € *

Binder Kabeldose mit Schirmring löt 6 - 8 mm Serie 423

Ausführung mit Schirmring Robuste Metallbauweise Sehr gute EMV-Eigenschaften (360° Schutz) Innenliegende Zugentlastung

ab 9.999,00 € *

Binder Kabelstecker mit Schirmring löt 6 - 8 mm Serie 423

Ausführung mit Schirmring Robuste Metallbauweise Sehr gute EMV-Eigenschaften (360° Schutz) Innenliegende Zugentlastung

ab 9.999,00 € *

Binder Adapter Flanschteile Serie 620

Diese Adapter verringern das Aufbaumaß der Flanschsteckverbinder, erfordern allerdings eine größere Bohrung im Gehäuse. einfache Montage Snap-In Verriegelung lieferbar in 2 Ausführungen: von hinten und von vorn verschraubbar

ab 3,36 € *
