Vorschau: Binder Kabelstecker blau Serie 720

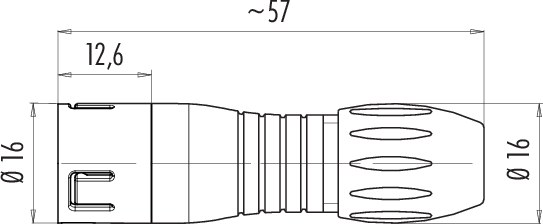

Der Binder Kabelstecker der Serie 720 ist ein Subminiatur Steckverbinder für die Automatisierungstechnik. Die Spannung kann max. 250 V, der Strom max. 7 A betragen. Die Serie 720 bietet eine Schnappverriegelung und einen IP67-Schutz. Der Außendurchmesser beträgt 16 mm, die innenliegende Zugentlastung nimmt ein Kabel von max. 8 mm auf. Kabeldurchlass 4 - 6 mm / 6 - 8 mm. Integrierte Zugentlastung. Unkomplizierte Montage. Diese Ausführung ist 5-polig. Damit eignet er sich besonders für kompakte Verbindungsaufgaben.

Bauform:	Stecker

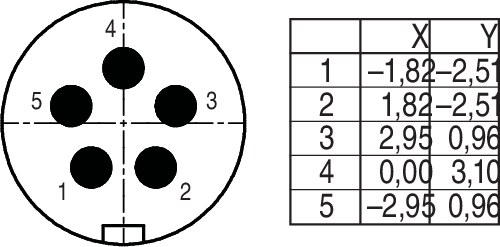

Polzahl:	5
Schutzart:	IP67
Anschlussart:	Löten
Schirmung:	ungeschirmt
Verriegelung:	Snap-In
Bemessungsspannung:	125 V
Anschlussquerschnitt AWG:	AWG 18
Farbe (Steckverbinder):	blau / schwarz
Zugentlastung:	ja

Menge	Stückpreis
bis 19	6,80 € *
ab 20	5,51 € *
ab 40	4,86 € *
ab 100	4,47 € *

Bestand: 200

Haben Sie Fragen zu diesem Artikel, wünschen weitere Details oder ein Angebot?

Anfragen

Zurück zur Übersicht

Kabeldurchlass 4-6 mm
Artikel-Nr.:	27628
Polzahl:	5
Steckverbinder Verriegelung:	schnapp
Anschlussart:	löten
Anschlussquerschnitt mm:	0.75 mm²
Anschlussquerschnitt AWG:	18
Kabeldurchlass:	4.0 - 6.0 mm
Schutzart:	IP67
Mechanische Lebensdauer:	> 500 Steckzyklen
Obere Grenztemperatur:	85 °C
Untere Grenztemperatur:	-25 °C
Bemessungsspannung:	125
Bemessungs Stossspannung:	1500 V
Bemessungsstrom:	5 A
Durchgangswiderstand:	≤ 3 mΩ
Material Kontakt:	CuZn (Messing)
Kontaktoberflaeche:	Au (Gold)
Zulassung 1:	VDE
Schirmung:	keine

Datenblatt BINDER Serie 720

Der Binder Kabelstecker blau Serie 720 wird per Löten angeschlossen, was Montageaufwand, Lösbarkeit und Eignung für bestimmte Leiterquerschnitte bestimmt. Werkzeuglose Verfahren wie die Käfigzugfeder beschleunigen die Verdrahtung und sorgen für gasdichte, vibrationssichere Kontakte, während Schraub- oder Crimpanschlüsse bei hohen Strömen punkten. So wählen Sie die Anschlusstechnik, die zu Ihrem Prozess und Ihren Anforderungen passt.

Der Binder Kabelstecker blau Serie 720 nutzt eine Snap-In-Verriegelung, die für eine sichere und vibrationsfeste Verbindung sorgt. Schnellverriegelungen wie Push-Pull oder Bajonett ermöglichen ein zügiges Stecken auch bei beengten Platzverhältnissen, während verschraubbare Systeme höchste Auszugssicherheit bieten. So bleibt Ihre Verbindung auch unter Erschütterung und Dauerbelastung zuverlässig geschlossen.

Der Binder Kabelstecker blau Serie 720 ist ungeschirmt ausgeführt, was für die elektromagnetische Verträglichkeit Ihrer Anwendung entscheidend ist. Eine wirksame Schirmung reduziert Störeinflüsse und schützt sensible Signale, was besonders in der Mess-, Steuer- und Datentechnik wichtig ist. So sichern Sie eine störungsarme Übertragung auch in elektromagnetisch belasteten Umgebungen.

Der Binder Kabelstecker blau Serie 720 ist für eine Bemessungsspannung von 125 V ausgelegt und damit für den sicheren Betrieb innerhalb dieses Spannungsbereichs vorgesehen. Die Einhaltung der Bemessungswerte ist entscheidend für die elektrische Sicherheit und die normgerechte Auslegung Ihrer Anwendung. Stimmen Sie die Spannung stets auf Ihre Anlage ab, um einen zuverlässigen Betrieb zu gewährleisten.
