Vorschau: Binder Kabeldose L kodiert Serie 813

Mit der Binder Kabeldose der Serie 813 stellt Binder einen M12-T Steckverbinder für die DC-Leistungsübertragung bis 12 A / 60 V bereit.

Die T-Kodierung sorgt für eine eindeutige Zuordnung und verhindert Verwechslungen mit anderen Kodierungen, was die Sicherheit und Effizienz in komplexen Systemen erhöht. Die Binder Kabeldose bietet einen sicheren Schutz vor Fehlsteckungen, eine höhere Leistungsübertragung als Standardlösungen und eine T-Kodierung für DC-Power. Damit eignet sie sich besonders für energieintensive Applikationen. Merkmale: L-kodierte M12 Steckverbinder, vier Pole und ein FE-Kontakt, nicht steckkompatibel mit anderen M12-Lösungen.

Bemessungsstrom: 12 A, 16 A
Bemessungs-Stoßspannung: 1500 V
Durchgangswiderstand: ≤ 5 mΩ
Mechanische Lebensdauer: > 100 Steckzyklen
Isolierstoffgruppe: ll
Kontaktkörper: PA
Gehäusewerkstoff: PA
Einsatztemperatur: −40°C bis +85°C
Name: Kabeldose 4+FE polig

Bauform:	Dose

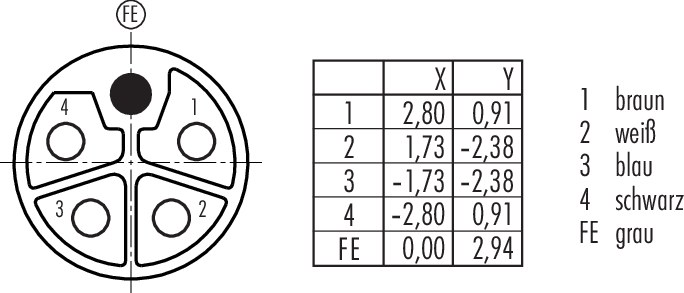

Polzahl:	4+Fe
Schutzart:	IP67
Anschlussart:	Schraubklemm
Schirmung:	ungeschirmt
Verriegelung:	verschraubbar
Bemessungsspannung:	63 V
Anschlussquerschnitt AWG:	AWG 16 mit Aderendhülse / AWG 14 ohne Aderendhülse

Menge	Stückpreis
bis 19	17,54 € *
ab 20	15,35 € *
ab 40	13,59 € *
ab 100	12,28 € *

Lieferzeit auf Anfrage

Haben Sie Fragen zu diesem Artikel, wünschen weitere Details oder ein Angebot?

Anfragen

Zurück zur Übersicht

Artikel-Nr.:	70905
Polzahl:	4+FE
Bauform:	Kabeldose
Steckverbinder Verriegelung:	schrauben
Anschlussart:	schraubklemm
Anschlussquerschnitt mm:	max. 1,50 mm² mit Aderendhülse / max. 2,50 mm² ohne Aderendhülse
Anschlussquerschnitt AWG:	AWG 16 mit Aderendhülse / AWG 14 ohne Aderendhülse
Kabeldurchlass:	8,0-13,0 mm
Schutzart:	IP67
Mechanische Lebensdauer:	-40 °C / 105 °C
Bemessungsspannung:	63 V
Bemessungs Stossspannung:	1500 V
Bemessungsstrom:	12 A (bei 1,5 mm²/AWG 16) / 16 A (bei 2,5mm²/AWG 14)
Material Kontakt:	CuZn (Messing)
Kontaktoberflaeche:	Au (Gold)
Zulassung 1:	UL
Schirmung:	ungeschirmt

Datenblatt BINDER Serie 814

Der Binder Kabeldose L kodiert Serie 813 wird per Schraubklemm angeschlossen, was Montageaufwand, Lösbarkeit und Eignung für bestimmte Leiterquerschnitte bestimmt. Werkzeuglose Verfahren wie die Käfigzugfeder beschleunigen die Verdrahtung und sorgen für gasdichte, vibrationssichere Kontakte, während Schraub- oder Crimpanschlüsse bei hohen Strömen punkten. So wählen Sie die Anschlusstechnik, die zu Ihrem Prozess und Ihren Anforderungen passt.

Der Binder Kabeldose L kodiert Serie 813 nutzt eine verschraubbar-Verriegelung, die für eine sichere und vibrationsfeste Verbindung sorgt. Schnellverriegelungen wie Push-Pull oder Bajonett ermöglichen ein zügiges Stecken auch bei beengten Platzverhältnissen, während verschraubbare Systeme höchste Auszugssicherheit bieten. So bleibt Ihre Verbindung auch unter Erschütterung und Dauerbelastung zuverlässig geschlossen.

Der Binder Kabeldose L kodiert Serie 813 ist ungeschirmt ausgeführt, was für die elektromagnetische Verträglichkeit Ihrer Anwendung entscheidend ist. Eine wirksame Schirmung reduziert Störeinflüsse und schützt sensible Signale, was besonders in der Mess-, Steuer- und Datentechnik wichtig ist. So sichern Sie eine störungsarme Übertragung auch in elektromagnetisch belasteten Umgebungen.

Der Binder Kabeldose L kodiert Serie 813 ist für eine Bemessungsspannung von 63 V ausgelegt und damit für den sicheren Betrieb innerhalb dieses Spannungsbereichs vorgesehen. Die Einhaltung der Bemessungswerte ist entscheidend für die elektrische Sicherheit und die normgerechte Auslegung Ihrer Anwendung. Stimmen Sie die Spannung stets auf Ihre Anlage ab, um einen zuverlässigen Betrieb zu gewährleisten.
