09-0415-00-05
Binder Flanschstecker löten Serie 712 Flanschstecker 5 polig
Mit dem Binder Flanschstecker der Serie 712 stellt Binder einen Subminiatur Steckverbinder für Outdoor-Anwendungen bereit. Die binder 712-Serie entspricht der bewährten Serie 711, erfüllt jedoch zusätzlich strenge EMV-Anforderungen und verfügt über die Schutzklasse IP67 für anspruchsvolle Außenanwendungen. Diese Baureihe bietet ein robustes, geschirmtes Gehäuse, einen IP67-Outdoor-Schutz und eine EMV-sichere Schraubverriegelung.
Einfache Montage. Diese Ausführung ist 5-polig. Damit eignet er sich besonders für EMV-kritische Automatisierungsanlagen.
| Bauform: | Flanschstecker |

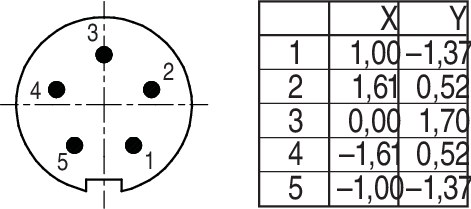

| Polzahl: | 5 |
| Schutzart: | IP67 |
| Anschlussart: | Löten |
| Schirmung: | schirmbar |
| Verriegelung: | verschraubbar |
| Bemessungsspannung: | 125 V |
| Anschlussquerschnitt AWG: | AWG 24 |
| Verschraubungsart: | von hinten schraubbar |
| Menge | Stückpreis |
|---|---|
| bis 19 | 8,59 € * |
| ab 20 | 6,44 € * |
| ab 40 | 5,73 € * |
| ab 100 | 5,19 € * |
Lieferzeit auf Anfrage
Haben Sie Fragen zu diesem Artikel, wünschen weitere Details oder ein Angebot?
Technische Details
| Artikel-Nr.: | 00658 |
| Polzahl: | 5 |
| Steckverbinder Verriegelung: | schrauben |
| Anschlussart: | löten |
| Anschlussquerschnitt mm: | 0.25 mm² |
| Anschlussquerschnitt AWG: | 24 |
| Schutzart: | IP67 |
| Mechanische Lebensdauer: | > 500 Steckzyklen |
| Obere Grenztemperatur: | 85 °C |
| Bemessungsspannung: | 125 |
| Bemessungs Stossspannung: | 1500 V |
| Bemessungsstrom: | 3 A |
| Durchgangswiderstand: | ≤ 3 mΩ |
| Material Kontakt: | CuZn (Messing) |
| Kontaktoberflaeche: | Au (Gold) |
| Schirmung: | schirmbar |
Downloads
FAQ
Welche Anschlussart hat der Binder Flanschstecker löten Serie 712?
Der Binder Flanschstecker löten Serie 712 wird per Löten angeschlossen, was Montageaufwand, Lösbarkeit und Eignung für bestimmte Leiterquerschnitte bestimmt. Werkzeuglose Verfahren wie die Käfigzugfeder beschleunigen die Verdrahtung und sorgen für gasdichte, vibrationssichere Kontakte, während Schraub- oder Crimpanschlüsse bei hohen Strömen punkten. So wählen Sie die Anschlusstechnik, die zu Ihrem Prozess und Ihren Anforderungen passt.
Wie wird der Steckverbinder Binder Flanschstecker löten Serie 712 verriegelt?
Der Binder Flanschstecker löten Serie 712 nutzt eine verschraubbar-Verriegelung, die für eine sichere und vibrationsfeste Verbindung sorgt. Schnellverriegelungen wie Push-Pull oder Bajonett ermöglichen ein zügiges Stecken auch bei beengten Platzverhältnissen, während verschraubbare Systeme höchste Auszugssicherheit bieten. So bleibt Ihre Verbindung auch unter Erschütterung und Dauerbelastung zuverlässig geschlossen.
Ist der Binder Flanschstecker löten Serie 712 geschirmt?
Der Binder Flanschstecker löten Serie 712 ist schirmbar ausgeführt, was für die elektromagnetische Verträglichkeit Ihrer Anwendung entscheidend ist. Eine wirksame Schirmung reduziert Störeinflüsse und schützt sensible Signale, was besonders in der Mess-, Steuer- und Datentechnik wichtig ist. So sichern Sie eine störungsarme Übertragung auch in elektromagnetisch belasteten Umgebungen.
Wie wird der Binder Flanschstecker löten Serie 712 verschraubt?
Der Binder Flanschstecker löten Serie 712 ist von hinten schraubbar, was die Montagerichtung und den Werkzeugzugang bei Einbau und Wartung bestimmt. Die passende Verschraubungsart erleichtert die Installation gerade bei beengten Einbausituationen erheblich. Achten Sie auf dieses Detail, damit sich der Steckverbinder an Ihrem Einbauort komfortabel montieren lässt.
Für welche Bemessungsspannung ist der Binder Flanschstecker löten Serie 712 ausgelegt?
Der Binder Flanschstecker löten Serie 712 ist für eine Bemessungsspannung von 125 V ausgelegt und damit für den sicheren Betrieb innerhalb dieses Spannungsbereichs vorgesehen. Die Einhaltung der Bemessungswerte ist entscheidend für die elektrische Sicherheit und die normgerechte Auslegung Ihrer Anwendung. Stimmen Sie die Spannung stets auf Ihre Anlage ab, um einen zuverlässigen Betrieb zu gewährleisten.
