Vorschau: Binder Flanschstecker löten Serie 712

Der Binder Flanschstecker der Serie 712 ist ein Subminiatur Steckverbinder für Outdoor-Anwendungen.

Die binder 712-Serie entspricht der bewährten Serie 711, erfüllt jedoch zusätzlich strenge EMV-Anforderungen und verfügt über die Schutzklasse IP67 für anspruchsvolle Außenanwendungen. Diese Baureihe bietet eine EMV-sichere Schraubverriegelung, ein robustes, geschirmtes Gehäuse und einen IP67-Outdoor-Schutz. Damit eignet er sich besonders für Frequenzumrichter und Schweißanlagen. Merkmale: Einfache Montage. Diese Ausführung: 3-polige Ausführung.

Bemessungsstrom: 4 A / 3 A / 1 A
Bemessungs-Stoßspannung: 1500 V
Durchgangswiderstand: ≤ 3 mΩ
Mechanische Lebensdauer: > 500 Steckzyklen
Isolierstoffgruppe: lll
Kontaktkörper: PBT
Gehäusewerkstoff: CuZn (Messing vernickelt)
Einsatztemperatur: −40°C bis +85°C

Bauform:	Flanschstecker

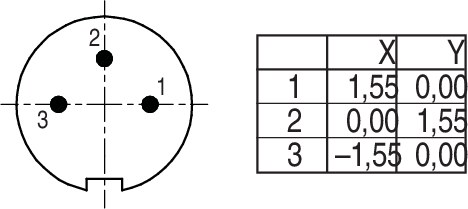

Polzahl:	3
Schutzart:	IP67
Anschlussart:	Löten
Schirmung:	schirmbar
Verriegelung:	verschraubbar
Bemessungsspannung:	125 V
Anschlussquerschnitt AWG:	AWG 24
Verschraubungsart:	von hinten schraubbar

Menge	Stückpreis
bis 19	7,54 € *
ab 20	5,65 € *
ab 40	5,03 € *
ab 100	4,56 € *

Lieferzeit auf Anfrage

Haben Sie Fragen zu diesem Artikel, wünschen weitere Details oder ein Angebot?

Anfragen

Zurück zur Übersicht

Artikel-Nr.:	00654
Polzahl:	3
Steckverbinder Verriegelung:	schrauben
Anschlussart:	löten
Anschlussquerschnitt mm:	0.25 mm²
Anschlussquerschnitt AWG:	24
Schutzart:	IP67
Mechanische Lebensdauer:	> 500 Steckzyklen
Obere Grenztemperatur:	85 °C
Bemessungsspannung:	125
Bemessungs Stossspannung:	1500 V
Bemessungsstrom:	4 A
Durchgangswiderstand:	≤ 3 mΩ
Material Kontakt:	CuZn (Messing)
Kontaktoberflaeche:	Au (Gold)
Schirmung:	schirmbar

Datenblatt Binder Serien 702 und 712

Folgende Anschlussart kommt zum Einsatz: Löten. Sie bestimmt Montageaufwand, Lösbarkeit und die Eignung für bestimmte Leiterquerschnitte. Werkzeuglose Verfahren wie die Käfigzugfeder beschleunigen die Verdrahtung und sorgen für gasdichte, vibrationssichere Kontakte, während Schraub- und Crimpanschlüsse bei hohen Strömen punkten.

Die Verriegelung erfolgt über folgendes System: verschraubbar. Schnellverriegelungen wie Push-Pull oder Bajonett ermöglichen ein zügiges Stecken auch bei beengten Platzverhältnissen, während verschraubbare Systeme höchste Auszugssicherheit bieten. So bleibt die Verbindung auch unter Erschütterung und Dauerbelastung zuverlässig geschlossen.

Dieses Produkt ist schirmbar ausgeführt. Geschirmte Ausführungen reduzieren Störeinflüsse und schützen empfindliche Signale – besonders wichtig in der Mess-, Steuer- und Datentechnik. Für Anwendungen ohne erhöhte EMV-Anforderungen sind ungeschirmte Varianten eine wirtschaftliche Wahl.

Folgende Verschraubungsart ist vorgesehen: von hinten schraubbar. Sie bestimmt Montagerichtung und Zugänglichkeit bei Einbau und Wartung . Die Auswahl ist für die gewünschte Installation entscheidend.

Die Bemessungsspannung beträgt 125 V.Bis zu diesem Bereichs ist ein sicherer Betrieb gewährleistet. Die Einhaltung der Bemessungswerte ist entscheidend für die elektrische Sicherheit und die normgerechte Auslegung Ihrer Anwendung.
