Binder Kabelstecker Serie 690, Bajonettverschluss

Vorschau: Binder Kabelstecker Serie 690, Bajonettverschluss

Der Binder Kabelstecker der Serie 690 ist ein Steckverbinder für Hochleistungsanwendungen unter Vibration. Diese bewährte Verriegelungstechnologie, bekannt aus militärischen und industriellen Hochleistungsanwendungen, garantiert sichere Verbindungen auch unter Vibration und mechanischer Belastung. Die Serie 690 bietet einen Leistungsbereich bis 250 V / 10 A und einen Bajonett-Schnellverschluss mit nur einer Vierteldrehung. Integrierte Kabelzugentlastung Transparenter Kabelknickschutz. Diese Ausführung ist 7-polig. Damit eignet er sich besonders für den Maschinenbau.

Bauform:	Stecker

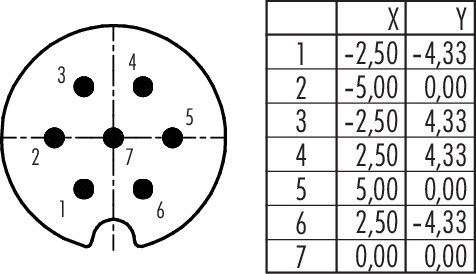

Polzahl:	7
Schutzart:	IP40
Anschlussart:	Löten
Schirmung:	schirmbar
Verriegelung:	Bajonett
Bemessungsspannung:	250 V
Anschlussquerschnitt AWG:	AWG 18
Farbe (Steckverbinder):	schwarz
Zugentlastung:	ja

Menge	Stückpreis
bis 19	24,90 € *
ab 20	19,24 € *
ab 40	16,98 € *
ab 100	15,28 € *

Lieferzeit auf Anfrage

Haben Sie Fragen zu diesem Artikel, wünschen weitere Details oder ein Angebot?

Anfragen

Zurück zur Übersicht

Artikel-Nr.:	18684
Polzahl:	7
Steckverbinder Verriegelung:	Bajonett
Anschlussart:	löten
Anschlussquerschnitt mm:	0.75 mm²
Anschlussquerschnitt AWG:	18
Kabeldurchlass:	5.0 - 8.0 mm
Schutzart:	IP40
Mechanische Lebensdauer:	> 50 Steckzyklen
Obere Grenztemperatur:	85 °C
Untere Grenztemperatur:	-40 °C
Bemessungsspannung:	250
Bemessungs Stossspannung:	2500 V
Bemessungsstrom:	5 A
Durchgangswiderstand:	≤ 8 mΩ
Material Kontakt:	CuZn (Messing)
Kontaktoberflaeche:	CuSnZn (Optalloy)
Schirmung:	keine

Datenblatt BINDER Serie 690

Der Binder Kabelstecker Serie 690, Bajonettverschluss wird per Löten angeschlossen, was Montageaufwand, Lösbarkeit und Eignung für bestimmte Leiterquerschnitte bestimmt. Werkzeuglose Verfahren wie die Käfigzugfeder beschleunigen die Verdrahtung und sorgen für gasdichte, vibrationssichere Kontakte, während Schraub- oder Crimpanschlüsse bei hohen Strömen punkten. So wählen Sie die Anschlusstechnik, die zu Ihrem Prozess und Ihren Anforderungen passt.

Der Binder Kabelstecker Serie 690, Bajonettverschluss nutzt eine Bajonett-Verriegelung, die für eine sichere und vibrationsfeste Verbindung sorgt. Schnellverriegelungen wie Push-Pull oder Bajonett ermöglichen ein zügiges Stecken auch bei beengten Platzverhältnissen, während verschraubbare Systeme höchste Auszugssicherheit bieten. So bleibt Ihre Verbindung auch unter Erschütterung und Dauerbelastung zuverlässig geschlossen.

Der Binder Kabelstecker Serie 690, Bajonettverschluss ist schirmbar ausgeführt, was für die elektromagnetische Verträglichkeit Ihrer Anwendung entscheidend ist. Eine wirksame Schirmung reduziert Störeinflüsse und schützt sensible Signale, was besonders in der Mess-, Steuer- und Datentechnik wichtig ist. So sichern Sie eine störungsarme Übertragung auch in elektromagnetisch belasteten Umgebungen.

Der Binder Kabelstecker Serie 690, Bajonettverschluss ist für eine Bemessungsspannung von 250 V ausgelegt und damit für den sicheren Betrieb innerhalb dieses Spannungsbereichs vorgesehen. Die Einhaltung der Bemessungswerte ist entscheidend für die elektrische Sicherheit und die normgerechte Auslegung Ihrer Anwendung. Stimmen Sie die Spannung stets auf Ihre Anlage ab, um einen zuverlässigen Betrieb zu gewährleisten.
